联系我们 | 网站地图 | English | 中国科学院
首页 科研成果 研究队伍 国际交流 院地合作 研究生教育 创新文化 党群园地 科学传播 信息公开
新闻动态
图片新闻
综合新闻
学术活动
科研动态
传媒扫描
研究室
资源化学研究室
材料物理与化学研究室
多语种信息技术研究室
多语种信息技术研究室
环境科学与技术研究室
固体辐射物理研究室
重点实验室
植物资源化学重点实验室
中国科学院特殊环境功能材料与器件重点实验室
新疆植物资源化学重点实验室(作废)
新疆植物资源化学重点实验室(旧)
电子信息材料与器件重点实验室(旧)
电子信息材料与器件重点实验室
新型光电功能材料实验室
电子元器件辐射效应实验室
新疆爆炸物安全科学重点实验室
新疆精细化工工程技术研究中心
现在位置:首页 > 新闻动态 > 科研动态
新疆理化所高温热敏电阻材料研究取得进展
2016-10-11 | 作者: | 【 】【打印】【关闭

  负温度系数(NTC)热敏电阻是指其阻值随温度升高而呈指数关系降低的材料,其具有灵敏度高、响应快、性能稳定的特点,被广泛用于测温、控温、温度补偿、抑制浪涌电流等设备中。然而,传统的Mn-Co-Ni系尖晶石型热敏电阻材料在300以上使用时存在严重的老化现象,因而越来越多的研究人员将目光投向了新型高温热敏电阻材料的研究。

  中国科学院新疆理化技术研究所常爱民研究员带领其团队通过对高熔点、高化学稳定性的尖晶石结构MgAl2O4材料进行Cr掺杂,制备出了Mg(Al1-xCrx)2O4高温热敏陶瓷材料,并对该陶瓷材料的相结构、导电机理和阻温特性进行了研究。掺杂后的陶瓷材料为同构于MgAl2O4的立方尖晶石相;通过X射线光电子能谱(XPS)分析,陶瓷材料中Cr存在 Cr3+Cr4+,跳跃电导在Cr3+Cr4+之间进行,可以通过调节Cr含量来调节陶瓷材料的电性能;该陶瓷材料在500-1000温度区间电阻率随温度升高而减小,表现了很好的负温度系数特性;陶瓷材料ρ500B500/800Ea500/800的范围分别为2.67×103–3.72×107Ωcm, 6731–11886 K, 0.581–1.025 eV

  研究成果已发表于《合金与化合物杂志》(Journal of the Alloys and Compounds)上。

  该研究工作得到国家自然科学基金等项目资助。

  论文链接

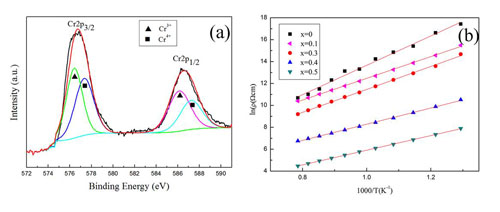

  图:(a) Mg(Al1-xCrx)2O4陶瓷材料Cr 2pXPS图谱;(b) Mg(Al1-xCrx)2O4陶瓷材料lnρ1000/T关系图



附件下载
相关新闻
欢迎访问中国科学院新疆理化技术研究所网站 京ICP备05002857号-1   京公网安备110402500047号
地址:新疆乌鲁木齐市北京南路40-1号  邮编:830011  咨询、建议电话:0991-3835823 传 真:0991-3838957
