联系我们 | 网站地图 | English | 中国科学院
首页 机构概况 科研成果 研究队伍 国际交流 院地合作 研究生教育 创新文化 党群园地 科学传播 信息公开
新闻动态
图片新闻
综合新闻
学术活动
科研动态
传媒扫描
研究室
资源化学研究室
材料物理与化学研究室
多语种信息技术研究室
环境科学与技术研究室
重点实验室
植物资源化学重点实验室
中国科学院特殊环境功能材料与器件重点实验室
电子信息材料与器件重点实验室
新型光电功能材料实验室
固体辐射物理实验室
新疆精细化工工程技术研究中心
现在位置:首页 > 新闻动态 > 科研动态
新疆理化所在设计合成新型硼酸盐光学晶体材料研究获进展
2017-07-13 | 作者: | 【 】【打印】【关闭

  硼酸盐具有丰富的化学结构,B原子可采用BO3BO4两种配位方式,并进一步聚合成一维的链,二维的层和三维的网络,使硼酸盐具有丰富的晶体结构。因此,硼酸盐是设计合成新型光学晶体材料的优选体系。基于阴离子基团理论,BO3 平面基元具有不对称电子云分布的π 共轭轨道,具有较大的微观极化率,平行排列的BO3 平面基元利于使材料获得好的倍频效应和双折射性质,这两个参数直接决定了材料的激光转换效率和倍频应用波段范围。

  中国科学院新疆理化技术研究所新型光电功能材料研究团队在设计合成新型紫外光学晶体材料方面进行了系统的探索研究,通过大量实验,合成出具有新颖结构特点的硼酸盐Li6Zn3(BO3)4。该晶体结晶于三斜晶系P-1空间群,结构中含有近平面排列的孤立BO3基团使其具有相对较大的双折射率(0.065@1064 nm)。该结构中首次报道了共面连接的LiO4四面体。科研人员全面系统地总结了近100种含锂硼酸盐化合物,分析晶体结构Li-O多面体特性,归纳了Li-O配位阴离子基团种类和基团间的配位方式。研究发现,由于LiO4四面体共面连接时Li-Li原子间存在较大的斥力,导致共面连接的LiO4四面体情况非常罕见。此外,科研人员通过相关性能测试发现,Li6Zn3(BO3)4在温度290-360650-770范围有两个可逆相变,是一种潜在的相变材料

  相关研究成果作为封面文章发表在《无机化学前沿》(Inorganic Chemistry Frontiers上。

  该研究工作得到国家自然科学基金、自治区国际合作等项目的资助。

    论文链接

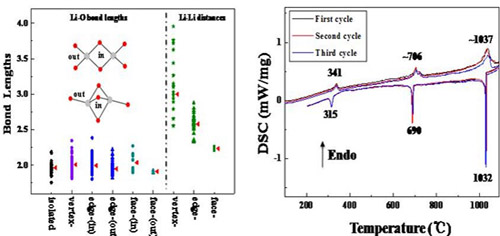

Li-O配位和硼酸锂锌的差热-热重曲线

附件下载
相关新闻
欢迎访问中国科学院新疆理化技术研究所网站 新ICP备06001362号
地址:新疆乌鲁木齐市北京南路40-1号  邮编:830011  咨询、建议电话:0991-3835823 传 真:0991-3838957
