铁酸铋BiFeO₃作为一种多铁材料，在室温下同时具有铁电性和反铁磁性，并且存在独特的磁电耦合特性，可广泛应用于信息储存、自旋电子器件、磁传感器以及电容-电感一体化器件等领域，受到了研究者广泛的关注。

中科院新疆理化技术研究所徐金宝研究员带领其团队利用一种新颖的室温固相反应前驱体法合成了零维纳米粒子、一维亚微米棒、二维纳米片、三维立方体等特殊形貌的铁酸铋微晶，该项技术已获得国家发明专利授权(专利号：ZL201010586910.4， ZL201110045937.7)，具有自主知识产权。

此外，该团队利用室温固相反应前驱体法在中温（450-600℃）条件下得到了BiFeO₃纯相，与传统高温固相烧结（700-800℃）相比，可有效的降低材料晶化温度，防止原料的高温挥发，有效保证化学计量比。使用该方法得到的纳米铁酸铋粉体光学带隙为2.06 eV，并且具有室温铁磁性，在光电转换及光催化领域具有广泛的应用前景。

上述科研工作得到中国科学院知识创新工程重要方向项目，新疆维吾尔自治区青年自然科学基金等资助。

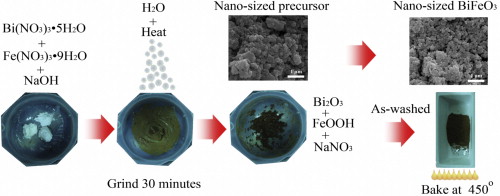

室温固相反应前驱体法制备铁酸铋纳米粉体
