中国科学院新疆理化技术研究所材料物理与化学研究室常爱民研究团队，多年来致力于热敏功能陶瓷材料的研究和应用。该团队科研人员根据LaCrO₃在高温下挥发产生气态CrO₃导致其烧结不致密的假设，设计了通过不同材料（none, Al₂O₃, La₂O₃, Cr₂O₃, LaCrO₃）埋烧LaCrO₃的实验以提高其烧结的致密性。研究结果显示，La₂O₃埋烧的LaCrO₃致密性大大提高（相对密度提高、孔隙率降低），这表明在空气中烧结致密的LaCrO₃是可以实现的。能谱仪（EDS）结果发现烧结后的LaCrO₃中Cr与La的含量比小于1；在埋烧后的La₂O₃粉末中发现Cr元素表明LaCrO₃在高温烧结下存在Cr挥发。此外，从埋烧后的La₂O₃粉末的X射线衍射（XRD）结果发现有LaCrO₃相生成，从而从侧面证明了：LaCrO₃(s) + 3/4 O₂(g) 生成1/2 La₂O₃(s) + CrO₃(g)，从烧结机理上印证了LaCrO₃在高温下挥发产生气态CrO₃导致其烧结不致密的假设。

　　相关研究结果发表于《美国陶瓷会志》（J. Am. Ceram. Soc.）上，文章第一作者为硕士研究生印杏莲。

　　该研究工作得到国家自然科学基金、自治区科技人才培养项目等项目资助。

    论文链接

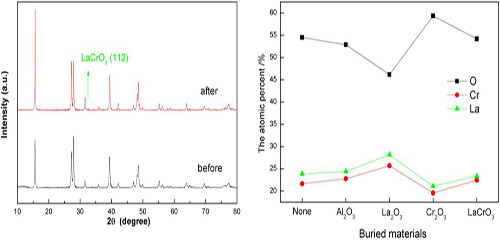

　　埋烧前后的La₂O3粉末的XRD和不同埋烧材料的LaCrO₃的EDS结果
