紫外非线性光学（NLO）晶体是全固态激光频率转换、精密微纳加工、生物显微成像、超快光谱分析和先进光电器件等领域的重要功能材料。理想的紫外 NLO 晶体需要同时满足非中心对称结构、适中的双折射和足够宽的透过窗口。然而，在有机和半有机晶体中，具有较大分子偶极矩的功能基元往往倾向于形成反平行偶极二聚体或团簇，导致晶体更容易结晶于中心对称结构，从而削弱或完全消除二阶非线性光学响应。如何抑制有害的反平行偶极排列，并在宏观晶体中实现高效的非中心对称堆积，是该领域长期面临的重要挑战。

中国科学院新疆理化技术研究所晶体材料研究中心科研团队提出了一种“偶极削弱 + 偶极竞争”的双重分子工程策略：一方面通过降低功能有机基元的基态偶极矩，削弱同类有机基元之间驱动反平行排列的强偶极相互作用；另一方面引入反离子，使阳离子与阴离子之间的库仑作用和氢键作用与有害的同类偶极相互作用发生竞争，从而引导功能基元自组装为非中心对称结构。该策略为突破半有机 NLO 晶体中“偶极响应强但易中心对称结晶”的结构困境提供了新的分子设计思路。

在材料设计方面，科研人员以胍基乙酸盐体系为研究对象，围绕 GAA、HGM 和 GLM 三个结构相关体系展开系统研究。结构分析表明，典型共价分子晶体 GAA 因较强分子偶极作用而形成反平行偶极排列，最终结晶于中心对称结构；水合胍基乙酸甲磺酸盐 HGM 虽然引入了甲磺酸根反离子，但其有机阳离子之间仍存在较强反平行二聚作用，因此同样形成中心对称结构。进一步通过热诱导脱水和分子内环化反应，获得了胍基环化后的甲磺酸盐 GLM。GLM 中的 (C₃N₃OH₆)⁺ 阳离子具有更小的基态偶极矩，同时保持较高的微观超极化率；甲磺酸根阴离子则通过偶极竞争和氢键网络有效阻止阳离子反平行二聚，最终诱导 GLM 结晶于手性非中心对称空间群 P2₁2₁2₁。

在性能方面，GLM 表现出优异的综合紫外 NLO 性能。实验结果显示，该晶体具有 217-1600 nm 的宽透过窗口，紫外截止边达到 217 nm；在 1064 nm 激光辐照下，其粉末二次谐波响应约为 KDP 的 2.0 倍，并表现出 I 型相位匹配特征；在 546 nm 处实测双折射为 0.078，与理论计算结果高度一致，既能满足相位匹配需求，又有助于避免过大的光束走离效应。此外，GLM 在空气中具有良好稳定性，热稳定温度达到 196 °C。

机理研究表明，GLM 的优异性能来源于分子尺度偶极调控、晶体堆积方式和电子结构之间的协同作用。第一性原理计算显示，π 共轭的 (C₃N₃OH₆)⁺ 阳离子是 GLM 强光学各向异性和二次谐波响应的主要活性发色团；轨道分辨 SHG 密度分析进一步表明，二次谐波响应主要来自阳离子中 C 2p、N 2p 和 O 2p 轨道参与的虚电子过程。与此同时，非 π 共轭的 (CH₃SO₃)⁻ 阴离子通过调控两组 (C₃N₃OH₆)⁺ 阳离子的非共面排列，在抑制过大双折射的同时保持适中的光学各向异性。这一结果揭示了从偶极相互作用、对称性破缺到宏观 NLO 性能之间的清晰构效关系。

综上，该研究建立了以“偶极削弱 + 偶极竞争”为核心的半有机紫外 NLO 晶体设计策略，成功实现了从中心对称前驱体 HGM 到非中心对称高性能晶体 GLM 的热诱导对称性破缺。该工作不仅首次将 (C₃N₃OH₆)⁺ 阳离子识别为适用于紫外区域的高效 NLO 活性发色团，也为设计新型非中心对称半有机功能晶体提供了可迁移的分子工程范式。

该研究论文以 Suppressing Antiparallel Dipole Alignment: A Molecular Engineering Strategy toward Semi-organic UV NLO Crystals为题，发表在《创新·材料》（The Innovation Materials）期刊上。晶体材料研究中心韩健研究员和潘世烈研究员为通讯作者，博士研究生许光晟为第一作者。该研究工作得到新疆维吾尔自治区重点研发计划、中国科学院战略先导科技专项和国家自然科学基金等项目资助。

（原文链接）

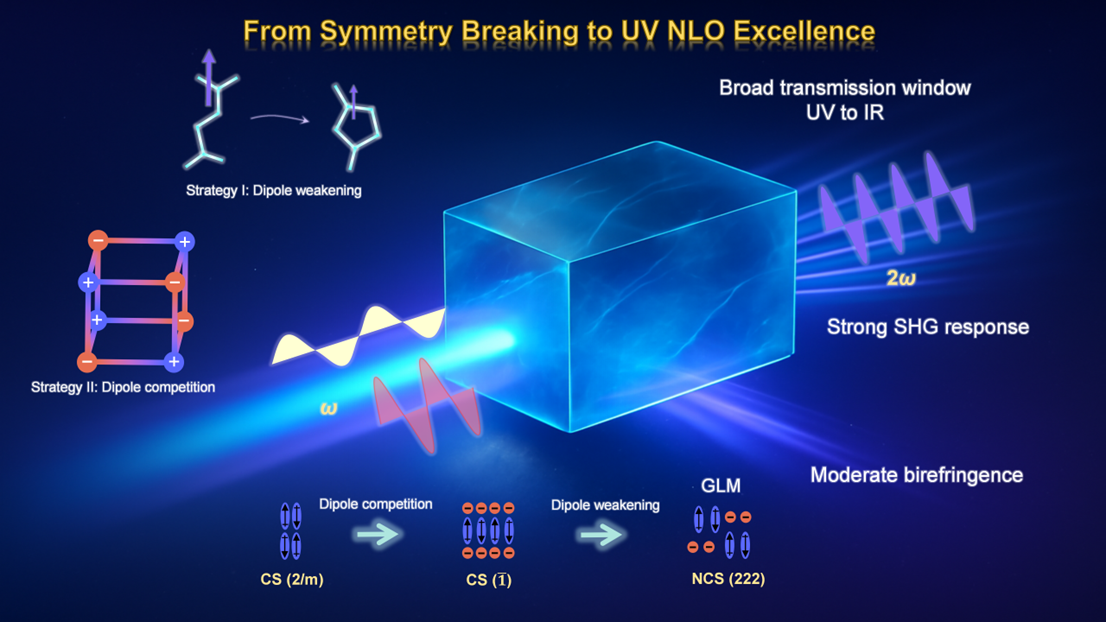

图1. 通过“偶极削弱”和“偶极竞争”双策略实现从对称性破缺到紫外 NLO 性能提升的半有机晶体设计
